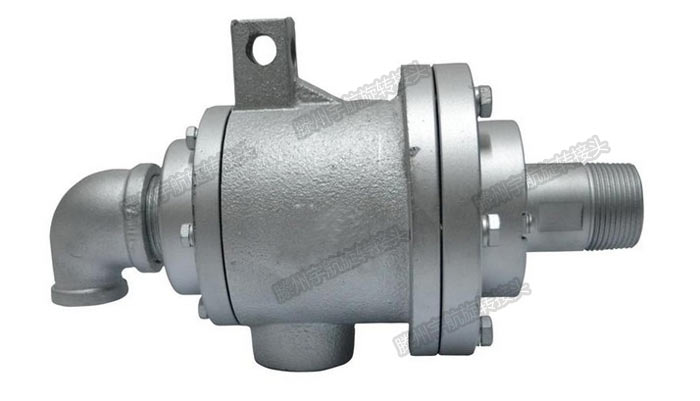

導熱油Q型20-50螺紋連接旋轉接頭詳細介紹
產品性能特點
1、前后雙支撐，避免柱環卡死，密封面的彈力得到有效補償，減少泄漏
2、管球上設有密封磨損刻度線，易于觀察密封環磨損情況
3、止轉座固定彈簧，使彈簧不會隨著管球的旋轉而旋轉.分體式結構，方便安裝和維修.

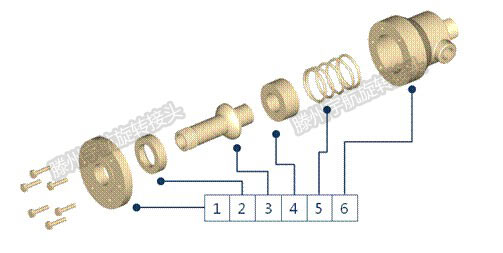

旋轉接頭結構示意圖
1、壓蓋 2、球面石墨 3、轉軸 4、無油轉軸 5、彈簧 6、殼體
導熱油Q型20-50螺紋連接旋轉接頭規格和型號
| 規格 | 型號 | A | B | C | E | F1 | F2 | H | I1 | I2 | J | K | L | L1 | L2 | L4 | L5 | L7 | M1 | M2 | N |
| 20 | QS-G20-8 | R3/ 4 | G1/4 | Rc3/4 | 96 | 49 | 30 | 53 | 12 | 12 | 25 | 30 | 245 | 228 | 222 | 144 | 50 | 20 | 144 | 132 | 18 |
| 25 | QS-G25- 10 | R1 | G3/8 | Rc3/4 | 98 | 56 | 40 | 65 | 12 | 12 | 25 | 31 | 285 | 270 | 257 | 169 | 61 | 22 | 169 | 157 | 24 |
| 32 | QS-G32-15 | R1-1/4 | G1/2 | Rc1 | 120 | 68 | 38 | 78 | 14 | 14 | 30 | 34 | 312 | 298 | 289 | 192 | 65 | 26 | 206 | 176 | 30 |
| 40 | QS-G40-20 | R1-1/2 | G3/4 | Rc1-1/4 | 130 | 80 | 43 | 80 | 14 | 14 | 32 | 40 | 350 | 332 | 320 | 210 | 70 | 30 | 210 | 194 | 38 |
| 50 | QS-G50-25 | R2 | G1 | Rc1-1/2 | 160 | 94 | 51 | 90 | 14 | 14 | 36 | 50 | 416 | 395 | 378 | 242 | 80 | 30 | 260 | 242 | 48 |
使用條件
1、介質/Media 蒸汽、導熱油/Steam、Hot Oil
2、轉速/RPM <180 RPM
3、溫度溫度/Temp <220 ℃
4、壓力/Pressure <10 bar
滕州宇航旋轉接頭有限公司擁有資深的設計師團隊，如果您想訂購的產品在本公司的網站上沒有展示,請致電:15166329999
